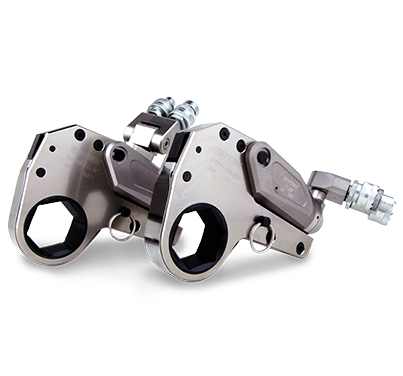

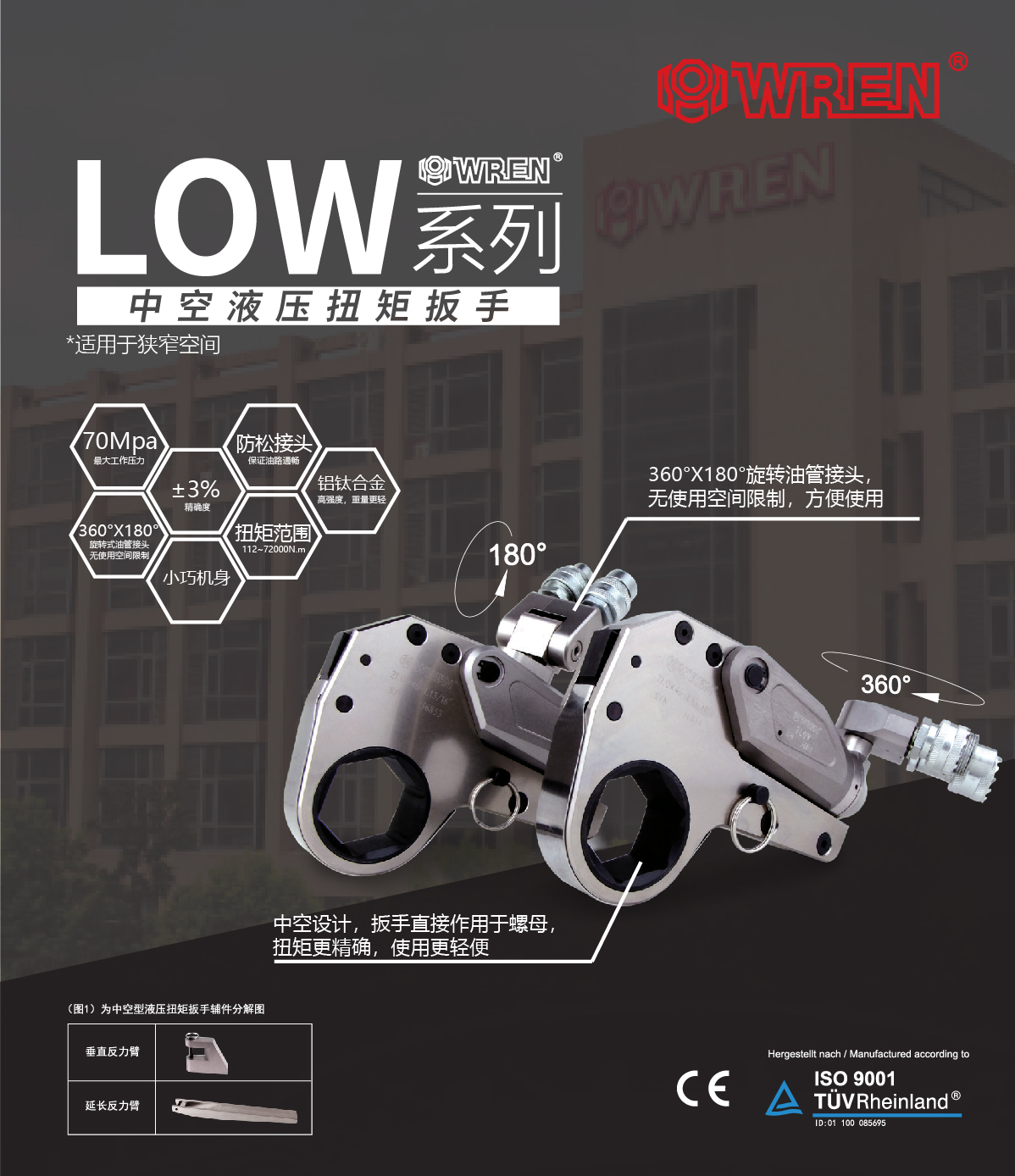

LOW系列是WREN公司主力投放國際市場的一款專業級別的中空型液壓扭矩扳手。與驅動型液壓扭矩扳手相比中空型液壓扭矩扳手直接作用于螺母，本身體積輕薄，非常適合在狹小的空間中作業。LOW系列中空型扳手可以調換工作頭、裝配變徑套來適應不同的工況，它覆蓋了從S19~S175范圍內的所有螺栓。WREN品牌提供全球售后服務，擁有完整的配套供應能力，通過德國萊茵TUV認證及歐盟CE認證。
聯系我們

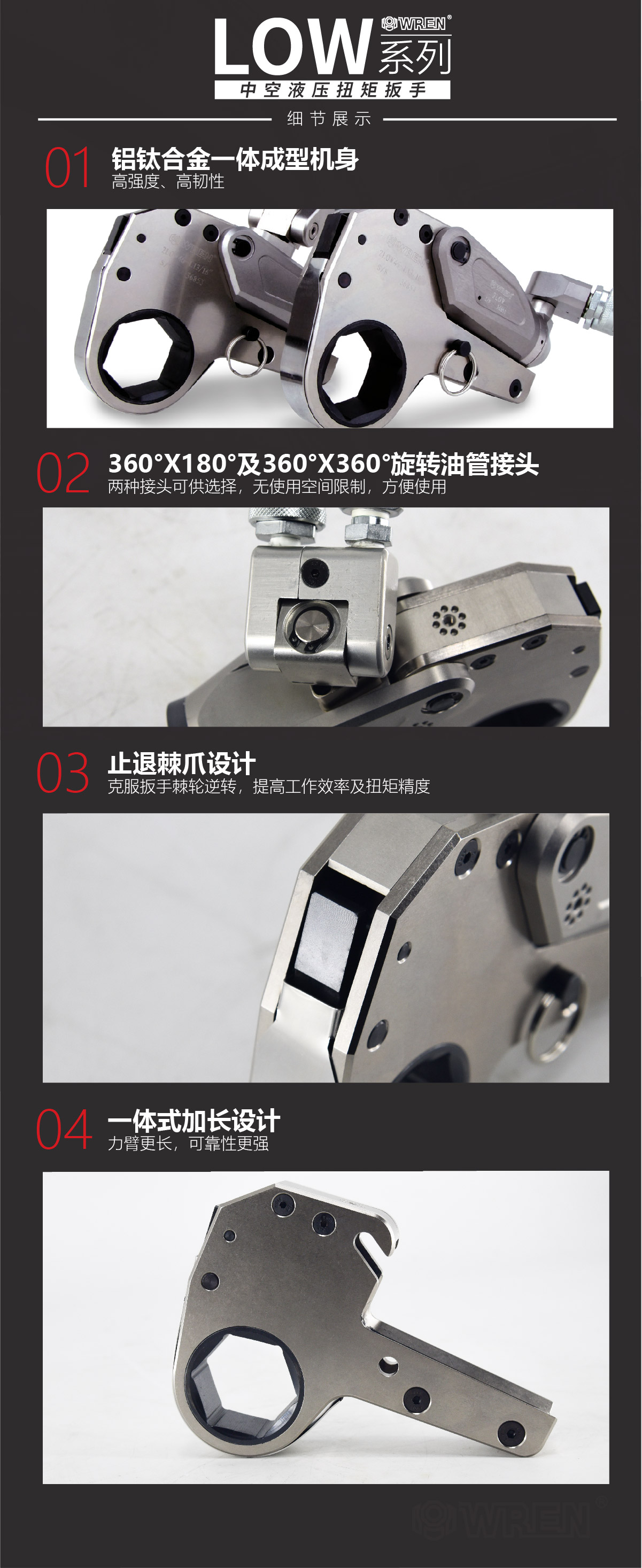

- 止退棘爪設計，克服扳手棘輪逆轉，提高工作效率及扭矩精度
- 360°×180°以及360°×360°旋轉油管接頭可供旋轉，無使用空間限制，方便操作
- 中空設計，扳手直接作用于螺母，扭矩更精準，使用更輕便
- 一體式加長設計，力臂更長，可靠性更強

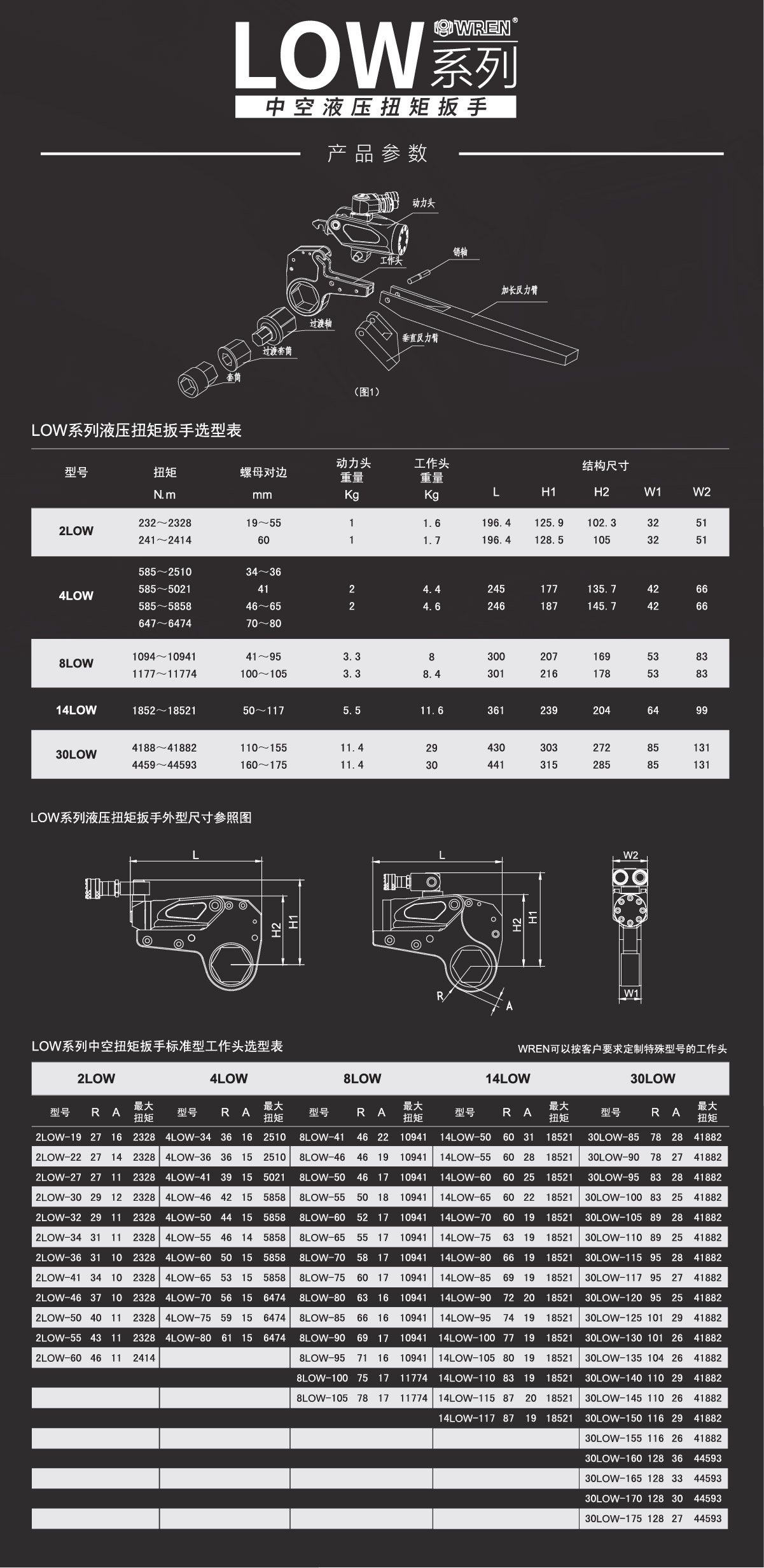

LOW系列液壓扭矩扳手外型尺寸參照圖
LOW系列液壓扭矩扳手選型表
| 型號 |
扭矩 (N.m) |
螺母對邊 (mm) |
動力頭重量 (Kg) |
工作頭重量 (Kg) |
結構尺寸 |
||||
| L | H1 | H2 | W1 | W2 | |||||
|
2LOW |
232~2328 241~2414 |
19~55 60 |
1 1 |
1.6 1.7 |
196.4 196.4 |
125.9 128.5 |
102.3 105 |
32 32 |
51 51 |
|
4LOW |
585~2510 585~5021 585~5858 647~6474 |
34~36 41 46~65 70~80 |
2 2 |
4.4 4.6 |
245 246 |
177 187 |
135.7 145.7 |
42 42 |
66 66 |
|
8LOW |
1094~10941 1177~11774 |
41~95 100~105 |
3.3 3.3 |
8 8.4 |
300 301 |
207 216 |
169 178 |
53 53 |
83 83 |
| 14LOW | 1852~18521 | 50~117 | 5.5 | 11.6 | 361 | 239 | 204 | 64 | 99 |
|
30LOW |
4188~41882 4459~44593 |
110~155 160~175 |
11.4 11.4 |
29 30 |
430 441 |
303 315 |
272 285 |
85 85 |
131 131 |
LOW系列中空扭矩扳手標準型工作頭選型表 WREN可以按客戶要求定制特殊型號工作頭
|
2LOW |
4LOW |
8LOW |
14LOW |
30LOW |
|||||||||||||||
| 型號 | R | A | 最大扭矩 | 型號 | R | A | 最大扭矩 | 型號 | R | A | 最大扭矩 | 型號 | R | A | 最大扭矩 | 型號 | R | A | 最大扭矩 |
| 2LOW-19 | 27 | 16 | 2328 | 4LOW-34 | 36 | 16 | 2510 | 8LOW-41 | 46 | 22 | 10941 | 14LOW-50 | 60 | 31 | 18521 | 30LOW-85 | 78 | 28 | 41882 |
| 2LOW-22 | 27 | 14 | 2328 | 4LOW-36 | 36 | 15 | 2510 | 8LOW-46 | 46 | 19 | 10941 | 14LOW-55 | 60 | 28 | 18521 | 30LOW-90 | 78 | 28 | 41882 |
| 2LOW-27 | 27 | 11 | 2328 | 4LOW-41 | 39 | 15 | 5021 | 8LOW-50 | 46 | 17 | 10941 | 14LOW-60 | 60 | 25 | 18521 | 30LOW-95 | 83 | 28 | 41882 |
| 2LOW-30 | 29 | 12 | 2328 | 4LOW-46 | 42 | 15 | 5858 | 8LOW-55 | 50 | 18 | 10941 | 14LOW-65 | 60 | 22 | 18521 | 30LOW-100 | 83 | 25 | 41882 |
| 2LOW-32 | 29 | 11 | 2328 | 4LOW-50 | 44 | 15 | 5858 | 8LOW-60 | 52 | 17 | 10941 | 14LOW-70 | 60 | 19 | 18521 | 30LOW-105 | 89 | 28 | 41882 |
| 2LOW-34 | 31 | 11 | 2328 | 4LOW-55 | 46 | 14 | 5858 | 8LOW-65 | 55 | 17 | 10941 | 14LOW-75 | 63 | 19 | 18521 | 30LOW-110 | 89 | 25 | 41882 |
| 2LOW-36 | 31 | 10 | 2328 | 4LOW-60 | 50 | 15 | 5858 | 8LOW-70 | 58 | 17 | 10941 | 14LOW-80 | 66 | 19 | 18521 | 30LOW-115 | 95 | 28 | 41882 |
| 2LOW-41 | 34 | 10 | 2328 | 4LOW-65 | 53 | 15 | 5858 | 8LOW-75 | 60 | 17 | 10941 | 14LOW-85 | 69 | 19 | 18521 | 30LOW-117 | 95 | 27 | 41882 |
| 2LOW-46 | 37 | 10 | 2328 | 4LOW-70 | 56 | 15 | 6474 | 8LOW-80 | 63 | 16 | 10941 | 14LOW-90 | 72 | 20 | 18521 | 30LOW-120 | 95 | 25 | 41882 |
| 2LOW-50 | 40 | 11 | 2328 | 4LOW-75 | 59 | 15 | 6474 | 8LOW-85 | 66 | 16 | 10941 | 14LOW-95 | 74 | 19 | 18521 | 30LOW-125 | 101 | 29 | 41882 |
| 2LOW-55 | 43 | 11 | 2328 | 4LOW-80 | 61 | 15 | 6474 | 8LOW-90 | 69 | 17 | 10941 | 14LOW-100 | 77 | 19 | 18521 | 30LOW-130 | 101 | 26 | 41882 |
| 2LOW-60 | 46 | 11 | 2414 |
|
|
|
|
8LOW-95 | 71 | 16 | 10941 | 14LOW-105 | 80 | 19 | 18521 | 30LOW-135 | 104 | 26 | 41882 |
|
|
|
|
|
|
|
|
|
8LOW-100 | 75 | 17 | 11774 | 14LOW-110 | 83 | 19 | 18521 | 30LOW-140 | 110 | 29 | 41882 |
|
|
|
|
|
|
|
|
|
8LOW-105 | 78 | 17 | 11774 | 14LOW-115 | 87 | 20 | 18521 | 30LOW-145 | 110 | 26 | 41882 |
|
|
|
|
|
|
|
|
|
|
|
|
|
14LOW-117 | 87 | 19 | 18521 | 30LOW-150 | 116 | 29 | 41882 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
30LOW-155 | 116 | 26 | 41882 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
30LOW-160 | 128 | 36 | 44593 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
30LOW-165 | 128 | 33 | 44593 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
30LOW-170 | 128 | 30 | 44593 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
30LOW-175 | 128 | 27 | 44593 |
- 最大工作壓力70MPa
- 從232~44593N.m共5個型號
- 360°×360°旋轉油管接頭，無使用空間限制
- 直接作用于螺母，扭矩更精準，更輕便
- 一體式加長設計，力臂更長，可靠性全面提升
- 鋁鈦合金一體成型機身，高強度、高韌性

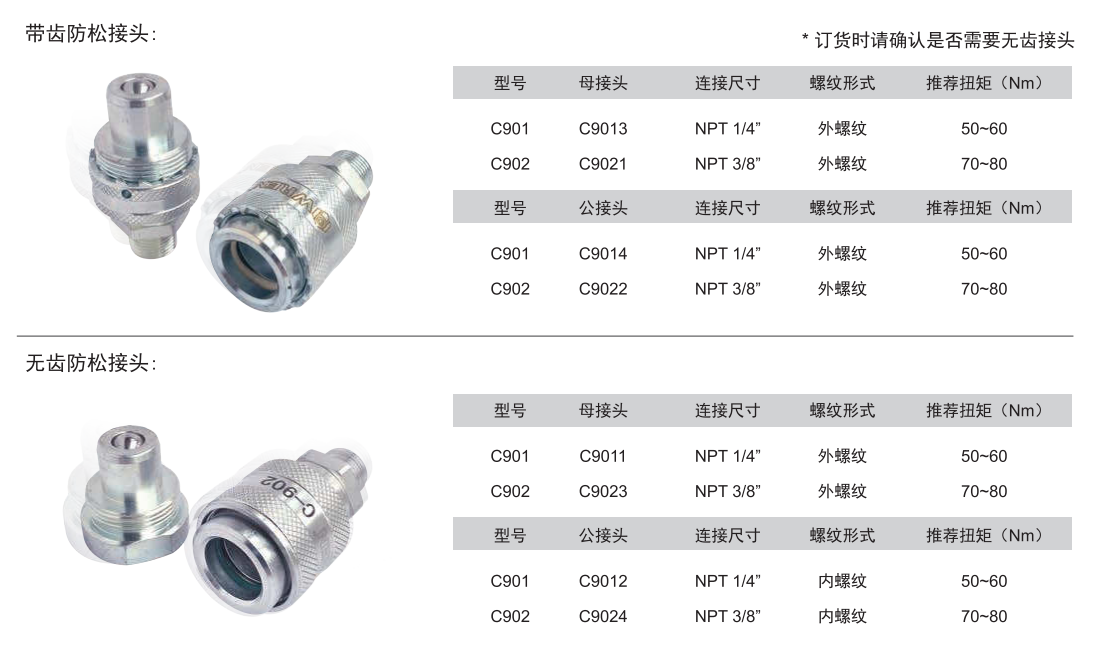

- 新型帶齒防松接頭，保證油路暢通
